Компания Espressif, мировой лидер по производству чипов и модулей для решений IoT, объявляет об изменении рекомендованного диапазона питающих напряжений для линейки модулей, построенных на основе чипа ESP32 (оповещение PCN-02-20190815).
В продуктах серии ESP32, согласно таблице технических данных для чипов ESP32, сопротивление между VDD_SDIO и VDD3P3_RTC составляет около 6 Ом. Это приводит к разному падению напряжения при различном рабочем токе памяти flash / PSRAM, при питании памяти непосредственно от модуля. Как показали исследования и тщательное моделирование ситуации, в отдельных случаях описанная ситуация может привести к проблеме недостаточного питания flash / PSRAM.
Чтобы исключить возможные проявления описанной проблемы в отдельных разработках производителей электроники и изделиях конечных пользователей, производитель изменяет рекомендуемый для реализовываемых проектов диапазон питающих напряжений узлов радиочастотных изделий, использующих перечисленные ниже выпускаемые и планируемые к выпуску модули.

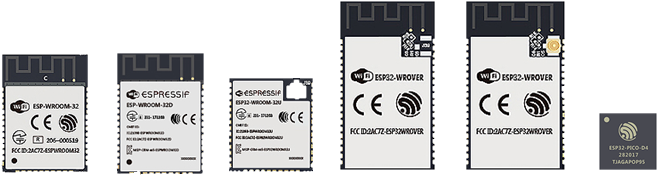

Изменение затронуло продукты
| Чипированные модули | ESP32-PICO-D4 |
|---|---|
| Модули* | ESP32-WROOM-32, ESP32-WROOM-32D/U, ESP32-WROOM-32DC/UC, ESP32-SOLO-1, ESP32-SOLO-1C, ESP32-WROVER-B/IB |
*включая модификации перечисляемых модулей с различным объемом памяти на борту
Предлагаемое изменение
Для проектирования, отладки и/или настройки изделий, разработчикам предлагается изменить используемый диапазон питающих напряжений вышеупомянутых продуктов с 2,7 В ... 3,6 В на 3,0 В ... 3,6 В, а также внести необходимые изменения в используемые при работе исходные технические данные и рекомендации по проектированию оборудования.
Внимание! В сами продукты серии ESP32 никаких изменений не внесено. В рабочем порядке изменяются только соответствующие описания в технических документах.
В последующем рекомендуется использовать последнюю версию документов, опубликованную на официальном сайте Espressif после 1 ноября 2019 года.
Комментарий технических специалистов:
До появления моделей модулей с большими объемами памяти Flash на борту описанная выше проблема себя не проявляла. То есть, она не актуальна для изделий, выпускавшихся до расширения модельного ряда и появления модулей с большими объемами памяти. Не актуальна она и для изделий, в которых выполнена рекомендация по их питанию оптимальным для работы чипов ESP32 напряжением в 3,3 В.
В изделия с батарейным питанием, для увеличения периода их автономного функционирования, рекомендуется выбирать модули с минимальными объемами памяти Flash на борту.
Для получения дополнительной информации вы можете связаться со Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Модельный ряд беспроводных решений Компании Espressif - Wi-Fi, Wi-Fi+Bluetooth.
ООО «ГАММА ИНЖИНИРИНГ» - официальный дистрибьютор Espressif.
