Дочерняя компания XIAOHUA SEMICONDUCTOR CO., LTD. концерна HUADA SEMICONDUCTOR CO., LTD. – лидер производства микроконтроллеров на рынке Китая – выпустила новую серию микроконтроллеров HC32F448 основанную на ядре ARM Cortex-M4.
Линейка HC32F448 имеет богатую аналоговую периферию, широкий спектр многоканальных таймеров, применение которой возможно для управления двигателей, а наличие QSPI (XIP) и контроллера внешней памяти значительно расширяет спектр применения.
Краткие технические характеристики: напряжение питания составляет от 1.8 до 3.6 В, максимальная рабочая частота 200 МГц, встроенная флэш-память до 256 КБ, SRAM 68 КБ, встроенный PLL, встроенный DSP, три 12-разрядных АЦП последовательного приближения с производительностью 2.5 MSPS, 2*12-разрядных ЦАП, четыре высокопроизводительных компаратора, 6*U(S)ART, 3*SPI, 2*I2C, 2*CAN-FD и другие периферийные устройства, доступные в пяти вариантах корпусов: QFN32; QFN48; LQFP48; LQFP64; LQFP80.

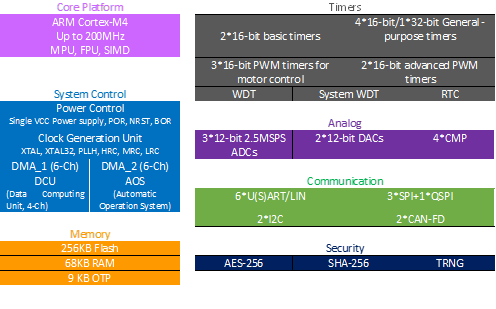

Блок схема продуктов серии HC32F448 представлена ниже:
В таблице ниже приведено краткое сравнение функций серии HC32F448 с серией HC32F460:
|
Specifications |
HC32F460 |
HC32F448 |
|
Мain frequency |
200 |
200 |
|
Flash (KB) |
512 |
256 |
|
SRAM (KB) |
192 |
68 |
|
DMA |
2unit*4ch |
2unit*6ch |
|
USB |
1*FS USB OTG |
- |
|
U(S)ART |
4 |
6 |
|
CAN |
1 |
2, CAN-FD |
|
I2S |
4 |
0 |
|
SDIO |
2 |
0 |
|
Timer |
Enhanced Timer4, 1 Timer can output 4 pairs of complementary PWM waveforms, with dead zone control Control, with EMB function, to meet the application of stepper motor drive |
|
|
EXMC |
- |
Can access SRAM, convenient for external 8-bit or 16-bit 8080 screen |
|
DAC |
- |
2*12-bit DAC |
|
Package |
QFN32 LQFP100 |
Up to LQFP80 |

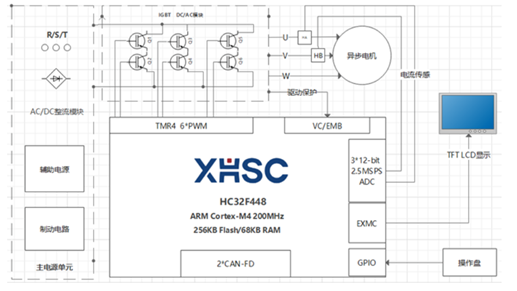

Новый продукт серии HC32F448 представляет собой микроконтроллер с высокой вычислительной мощностью и богатыми аналоговыми функциями. На рисунке ниже показан возможный вариант применения HC32F448 на низковольтном инверторе с трехфазной мостовой конфигурацией с входным напряжением 380В.
Продукты серии HC32F448 находят свое применение в системах кондиционирования воздуха, в блоках управления инверторными двигателями, приводах шаговых двигателей, промышленных сервоприводах и другом промышленном оборудовании.
За получением подробной информации обращайтесь по email: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра..
