С появлением тренда на устройства навигации «Indoor», умную функциональную одежду, интернета вещей «IoT» вырос спрос на высокоточные датчики давления. Высокоточный и малогабаритный датчик давления HP303S идеально подходит для применения в портативных устройствах.
Датчик давления HP303S характеризуется небольшими размерами, высокой точностью и низким энергопотреблением, а также HP303S оснащен высокоточным датчиком температуры.

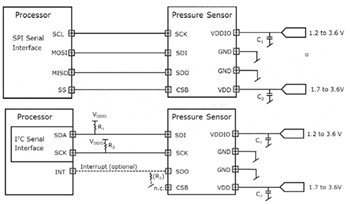

Варианты подключения возможны по SPI или I²C, типовая схема представлена на рисунке ниже:
HP303S имеет широкий диапазон напряжения питания, что позволяет его интегрировать в самые энергоэффективные устройства. Диапазон напряжения питания может быть от 1,7 до 3,6 вольта, а сигнальных цепей и интерфейса в диапазоне от 1,2 до 3,6 вольта.

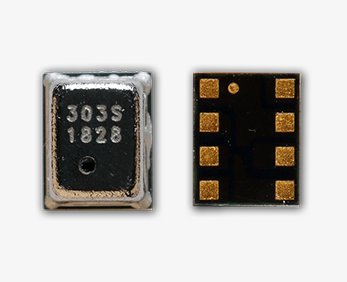

Датчик разместили в компактном корпусе LGA-8 для поверхностного монтажа с габаритными размерами: 2x2.5x1 мм, что удобно для миниатюризации устройств:
К главным достоинствам датчика относится высокая точность: при температуре окружающей среды 25…+60 точность показания абсолютного давления составляет 0.2 гПа, относительная точность составляет 0.06 гПа, а точность встроенного датчика температуры составляет 0.5 .
Показатели точности приведены в таблице:
|
Parameter |
Values |
Unit |
Note/Test Condition |
||
|
Min. |
Typ. |
Max. |
|||
|
Absolute pressure accuracy |
|
±20 |
|
Pa |
PA=400-1050hPa TA=25…+60 |
|
|
|
±100 |
|
Pa |
PA=400-1050hPa TA=0…+65 |
|
|
|
±170 |
|
Pa |
PA=400-1050hPa TA= –20…+85 |
|
Relative pressure accuracy |
|
±6 |
|
Pa |
PA=400-1050hPa TA=20…+60 |
|
Temperature accuracy |
|
±0.5 |
|
|
|
|
Temperature data resolution |
|
0.01 |
|
|
|
|
Temperature measurement rate |
1 |
|
128 |
Hz |
|
Кроме того, датчик рассчитан на низкое энергопотребление: при частоте дискретизации 1Гц ток в режиме ожидания составляет 0.5 мкА. Обычно портативные устройства питаются от батареи, применение HP303S позволит увеличить срок ее службы.
Более точные параметры приведены в таблице:
|
Parameter |
Values |
Unit
|
Note/Test Condition |
||
|
Min. |
Typ. |
Max. |
|||
|
Peak Current Consumption |
|
345 |
|
А |
During Pressure measurement |
|
|
280 |
|
А |
During temperature measurement |
|
|
Standby Current Consumption |
|
0.5 |
|
А |
|
|
Current Consumption (1 measurement per second.) |
|
2.1 |
|
А |
Low precision |
|
|
11 |
|
Standard precision |
||
|
|
38 |
|
High precision |
||
Условия испытаний: VDD= 1,8 В и VDDIO = 1,8 В
HopeRF – ведущая компания в области датчиков давления, а HP303S – типичный представитель ее продукции. HP303S – это миниатюрный цифровой датчик давления воздуха с высокой точностью и низким потреблением тока. Возможно применение датчика в мобильных барометрах и альтиметрах, спортивных часах, метеостанциях, системах навигации.
За получением подробной информации обращайтесь по email: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра..
