Следуя традициям гуманности, компания Espressif, мировой лидер в области беспроводных решений IoT, представляет на площадке своего сайта учебное пособие Алекса Ньютона об электрокардиографическом мониторинге (ЭКГ), реализованном на основе Интернета вещей с помощью ESP32, показывающее, как можно осуществлять мониторинг сердца независимо от расстояния между врачами и пациентами.
Сегодня болезни сердца – абсолютный лидер в числе причин преждевременных смертей на нашей планете. Мониторинг и анализ электрокардиографического сигнала (ЭКГ) пациента на начальном этапе заболевания, его выявление, оценка, классификация и своевременное принятие мер – способны предотвратить развитие кардиологического недуга. Регулярная запись ЭКГ дает важную информацию, которая в последующем используется для определения состояния сердца, динамики развития ситуации и диагностики любых аритмий, проверки корректности функционирования кардиостимулятора, упреждающего мониторинга развития сердечной недостаточности и т. д.
Формально, без проведения процедуры сертификации, решения IoT для снятия ЭКГ (в данном случае реализованное с помощью датчика AD8232 и коммуникационного ядра ESP32) не являются медицинскими устройствами и не предназначены для использования в качестве таковых. Цель проекта – показать, что технологии IoT способны устранить фактор расстояния между врачами и пациентами, и что сигнал ЭКГ от сердца пациента можно отслеживать и анализировать в режиме онлайн из любой части мира.
Компоненты, необходимые для этого проекта:
- Датчик ЭКГ AD8232 и электроды
- ESP32 (чип ESP32, модуль или отладочная плата на его основе)
- Блок питания 5 В (в рассматриваемом случае с портом Micro-USB)
Учебное пособие Алекса Ньютона демонстрирует, как реализовать отслеживание диаграммы ЭКГ в режиме онлайн на любой облачной платформе IoT. При этом сигнал ЭКГ от датчика AD8232 сопряжен с ESP32, затем график ЭКГ с помощью встроенных функционалов Ubidots, таких как ключ API или токен, отправляется в облако с помощью брокера MQTT.
Датчик ЭКГ AD8232 - это достаточно доступная экономичная плата, построенная на основе операционного усилителя и используемая для измерения электрической активности сердца. Датчик предназначен для извлечения, усиления и фильтрации сравнительно слабых биопотенциальных сигналов (чистого сигнала сердца) при наличии шумовых условий (шорохи, создаваемые движением и/или не совсем надежным размещением электрода).
Для обеспечения связности системы с облаком посредством Wi-Fi или Bluetooth, ESP32 может взаимодействовать с датчиком через интерфейсы SPI / SDIO или I2C / UART. В конкретном проекте это модуль ESP32-WROOM-32, который содержит ESP32 SoC, флэш-память, дискретные компоненты и антенну на печатной плате, обеспечивающую выдающиеся характеристики ВЧ тракта в условиях ограниченного пространства.

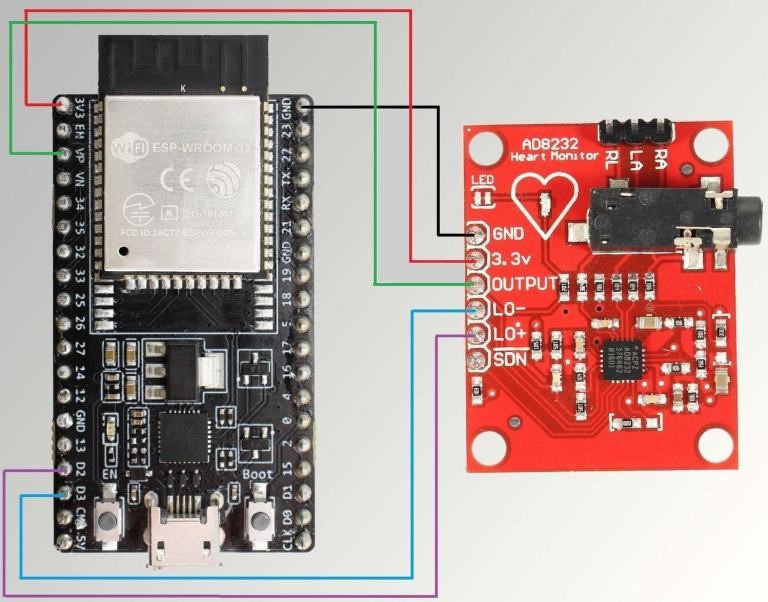

Чтобы подключить датчик ЭКГ AD8232 к ESP32-WROOM-32, следуйте приведенной схеме. Подайте на AD8232 напряжение 3,3 В от модуля ESP32 и соедините земляные шины обеих плат (GND к GND). Аналоговый сигнал на выходе AD8232 подключают к выводу «VP» ESP32-WROOM-32. Аналогично, пины LO + и LO- на AD8232 должны быть подключены к пинам D2 и D3 соответственно на ESP32-WROOM-32.
Для размещения данных в облаке понадобится платформа IoT, такая как Ubidots, позволяющая разработчикам легко собирать данные датчиков и преобразовывать их в полезную информацию.
Исходный код/программу и другие подробности этого проекта можно найти здесь.
