Компания ZETTLER Magnetics, Inc. (A ZETTLER Group Company) представляет обновлённую линейку экономичных Инкапсулированных силовых трансформаторов различной мощности и на различное входное/выходное напряжение. Трансформаторы имеют сертификаты VDE и/или UL/CUL/CQC. Они отличаются низким температурным нагревом при штатной нагрузке, компактным размером, длительным сроком службы, улучшенной изоляцией и высокой механической прочностью. Улучшенные характеристики делают инкапсулированные трансформаторы от ZETTLER идеальными компонентами для бытовых приборов (включая применение в светодиодных светильниках), в промышленных и HVAC/R решениях, в элементах управления двигателями, в системах интеллектуального домашнего контроля, в измерительных приборах, термостатах и медицинских приложениях.
Основные преимущества серии BV20 (EE20)
- Менее дорогой дизайн в сравнении с традиционным.
- Значительное сокращение площади петли гистерезиса в сравнении с традиционными решениями.
- Превосходные тепловые характеристики, в сравнении с предыдущим поколением силовых трансформаторов, обеспечивающие работу с нагревом до 5°C в режиме непрерывной работы, и до 40°C при перенапряжении и с принудительной вентиляцией, благодаря сверхвысокой эффективности обмоток и герметичным вакуумированием процесса эпоксидной заливки.
- Возможность поставки исполнения, выдерживающего всплеск напряжения до 14 кВ.
- Обеспечение минимизированного шума EMI без дополнительного дорогостоящего экрана, за счёт использования собственных запатентованных методов сборки, разработанных и используемых в Zettler Magnetics China.
Ключевые особенности
- Типоразмер EE20 (соответствует типовому футпринту 24х23 мм)
- Вход 115 В или 230 В (Single Itput), одна или две выходных обмотки (Single и Dual Output)
- Диэлектрическая прочность 4200 Vrms
- Inherently Energy Limited
- Соответствует EN 61558 и EN 60950
- Протестировано 100%
| Совокупная мощность | класс защиты UL | ВЫСОТА трнансформатора | ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ |
|---|---|---|---|
| 0.35 ВА | Класс UL 2/3 | 16.0 мм | EE20_35 |
| 0.5 ВА | Класс UL 2/3 | 19.5 мм | EE20_05 |
| 0.6 ВА | Класс UL 2/3 | 19.5 мм | EE20_06 |

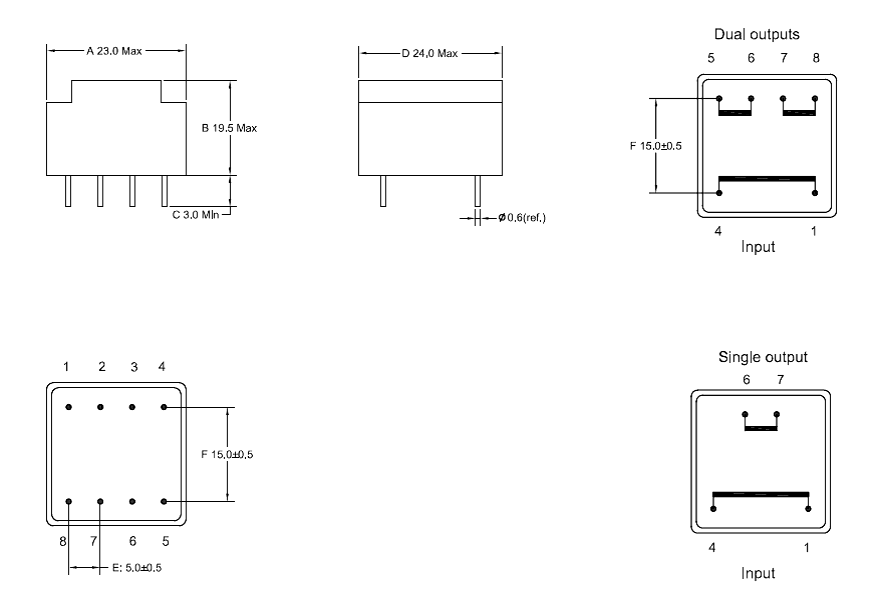

Электрические и механические спецификации трансформаторов серии BV20
Стандартные конфигурации силовых трансформаторов от ZETTLER (пользовательские конструкции до 30 ВА) доступны по запросу
