VPC-5600S, VPC-5500S, VPC-3350S и VPC-3300S. Системы видеонаблюдения для транспорта от AAEON

Компания AAEON, мировой лидер в области разработки и производства встраиваемых решений для промышленной автоматизации и AIoT, представляет вниманию разработчиков и системных интеграторов сравнительные материалы по предлагаемым решениям в линейке безвентиляторных автомобильных NVR регистраторов, предназначенных для создания современных эффективных систем видеонаблюдения на транспорте.

Основные отличительные технические характеристики видеорегистраторов серии VPC:

Поддержка от 4-х до 8-ми портов PoE.
Возможность подключения дополнительных цифровых видеокамер к USB портам.
Безвентиляторное решение, базирующееся на производительных малопотребляющих процессорах Intel®.
Встроенная поддержка GPS/GLONASS на борту и, опционально, G-sensor.
Несколько слотов расширения – можно добавлять Wi-Fi/Bluetooth, LTE модули.
Помимо портов Ethernet и USB, непосредственно на корпус регистратора выведены CAN, аудио, SIM слоты.
Стандартный рабочий температурный диапазон -20…+70°С, отдельные модели, опционально, под проект, до -40…+85°С.
Видеорегистраторы по устойчивости к вибрациям/ударам – соответствуют MIL-STD-810G
Широкий диапазон питающих напряжений (до 9…36 В).
Память для хранения данных – встраиваемые накопители 2,5" HDD x 1…2. В отдельных моделях, опционально, имеется возможность подключения дополнительных накопителей 2.5” SSDx 1…2 через модули расширения, в т.ч. с поддержкой HotSwappable (возможности их горячей замены).

Сравнительная таблица технических характеристик и функциональных возможностей видеорегистраторов серии VPC

Сравниваемые параметры и характеристики	VPC-5600S Автомобильная сетевая платформа без вентилятора с процессором Intel® 7-го поколения, до 8 портов LANPoE, 3 х Mini-Cardslot, 4 xUSB3.0, 3G/4G/WIFI, GPS/GLONASS, G-Sensor, 2 х 2.5’’ SSD, 174 х 200 x 64 мм	VPC-5500S Автомобильная сетевая платформа для видеозаписи с процессором Intel®Core™ i, с контролем зажигания, до 4 портов LAN PoE, 3 х Mini-Card slot, плата mSATA, 4 x USB3.0, встроенный CAN 2.0B, 3G/4G/WIFI, PS/GLONASS, 2 x 2.5’’ SSD, 288 х 210 x 84 мм	VPC-3350S Автомобильная сетевая платформа для видеозаписи с процессором Intel® Atom® x5 E3940, LAN x 5 с 4 портами PoE, 3 х Mini-Card slot, USB3.2 x 2, встроенный CAN 2.0B, 3G/4G/WIFI, GPS/GLONASS, 2,5 ”HDD х 2/ SSDBay, 160 x 134 x 62 мм	VPC-3300S Автомобильная сетевая платформа для видеозаписи с процессором Intel®Celeron® J1900 SoC, LAN x 6 с 4 портами PoE, 3 х Mini-Card slot, USB2.0 x 2, USB3.0, встроенный CAN 2.0B, 3G/4G/WIFI, GPS/GLONASS, 2,5 ”HDD / SSD Bay, 174 х 200 x 60 мм
Поддерживаемые процессоры	Intel® 7-го поколения Core ™ i3 / i5 / i7 (по умолчанию: Intel® i3-7100U; альтернативная база проекта: i5-7300U, i7-7600U)	Intel® 4-го поколения Core ™ i3 / i5 / i7 (по умолчанию: i7-4700EQ)	Intel® Pentium®/Celeron®/Atom™ Processor (по умолчанию Intel® Atom® x5 E3940)	Intel® Celeron® J1900
Количество поддерживаемых IP камер	4 PoE (под заказ – до 8 портов PoE) с общим бюджетом 60 Вт на каждые четыре порта PoE, С учетом USB, общее количество поддерживаемых камер – до 14	PoE LAN x 4, порты RJ45 поддерживают IEEE 802.3 at/af с общим бюджетом мощности PoE 60 Вт	PoE LAN x 4, порты RJ45 поддерживают IEEE 802.3 at/af с	PoELANx 4 порта, порты RJ-45 поддерживают IEEE 802.3 at/af с общим бюджетом мощности PoE 60 Вт
LAN: Ethernet с RJ45	Порты LAN x 2 + 4 PoE (до 8 портов PoE), база - RTL8111E 10/100/1000Base-TX	10/100/1000Base-TX x 5	GbE x 1, Intel® i210/i211(Default i210) x 1	10/100/1000Base-TX x 6
Регистрирующее устройство со съемной памятью	Двойной 2,5 ” SSDBayx 1 Слот mSATA x 1 (Если используется mSATA x 1, доступен только один SATA) Миникарта х 3. Горяч. зам. 2,5" SSD x 2 (под заказ) через модуль расширения	2,5-дюймовый отсек для жесткого диска х 2, Слот mSATA x 1, (Optional SKU if support HDD x 2)	2.5” SSD x 1 (или mSATA x1 & eMMC) Либо 2.5” SSD x 2 через модуль расширения + mSATA Slot, Mini-Card slot x 2 (USB2.0 x 1 + PCIe & USB 2.0 x 1)	Лоток для жесткого диска 2,5 ” HDD / SSD Bay x 1, слот mSATA x 1 (Опциональный SKU, если поддержка HDD x 2) Мини-карта х 3
Системная память (RAM)	260-контактный DDR4 SODIMM, до 32 ГБ	204-контактный двухканальный DDR3L SODIMM x 2, до 16 ГБ	204-контактный двухканальный DDR3L SODIMM, до 8 ГБ	204-контактный двухканальный DDR3L SODIMM, 2/4/8 ГБ
Видеовыход (интерфейс дисплея)	DP x 1, HDMI x 1	VGA x 1, HDMI x 1, DP x 1	HDMI x 1, DP x 1	VGA x 1, HDMI x 1
Комбинир. отоб-раж. камер на диспл.	Обеспечивается соотв. спец. ПО, а не ПК с его OС	Обеспечивается соотв. спец. ПО, а не ПК с его OС	Обеспечивается соотв. спец. ПО, а не ПК с его OС	Обеспечивается соотв. спец. ПО, а не ПК с его OС
Запись видео H.264 MJPEG	Поддерживается процессором	Поддерживается процессором	Поддерживается процессором	Поддерживается процессором
Подд. пост. записи видео на носитель	+	+	+	+
Поддерж. разреш. (не менее)	Intel® HD Graphics 620	Intel® HD Graphics 4600	Intel® Integrated Graphics Engine Supports Two Display	Графич. реш. Intel® HD для проц. Intel Atom® серии Z3700
Поддерживаемые дисплеи	DP x 1, HDMI x 1, touch screen	2 VGA-выхода x 1, HDMIx 1, DPx 1, touch screen	HDMI x 1, DP x 1	Форматы VGAx 1, HDMIx 1, touch screen
Аудивыход + вход микрофона	+/+ Аудиовыход x 1, микрофонный вход x 1	+/+ Аудиовыход x 1, микрофонный вход x 1	+/+ Аудиовыход x 1, микрофонный вход x 1	+/+ Аудиовыход x 1, микрофонный вход x 1
Поддержка модулей GPS/Глонасс	На борту GPS / ГЛОНАСС, G-Sensor	На борту GPS / ГЛОНАСС	На борту GPS / ГЛОНАСС, G-Sensor	На борту GPS / ГЛОНАСС
Поддержка модулей GSM/Wi-Fi/Bluetooth	Слот для мини-карты x 3 (USB 2.0 x 2 + PCIe и USB 2.0 x 1). Комплект модуля Wi-Fi, 802.11 a/b/g/n + BT 4.0, (BointecDPE-909AA), QuectelUC20-G с кабелем и антенной, мини-карта PCIe, модуль 4G LTE Quectel EC25-E для Европы с кабелем и антенной	Слот для мини-карты x 3 (для модуля 3G/4G/Wi-Fi), CAN 2.0Bx 1. Комплект модуля WiFi, 802.11 a / b / g / n + BT 4.0, (BointecDPE-909AA), с кабелем и антенной, Комплект модуля 3G, с кабелем и антенной, Sierra, MC8090, Мини-карта PCIe, модуль 4GLTE для Европы / Азии, Quectel, EC20-E	Слот для мини-карты x 2 (для модуля 3G/4G/Wi-Fi), DIO, CANBus, 4GLTE модуль с кабелем и антенной, QuectelEG25-G	Мини-карта х 3, встроенный CAN 2.0B х 1. Комплект модуля Wi-Fi, 802.11 a / b / g / n + BT 4.0, (Bointec DPE-909AA), с кабелем и антенной, модуль 4G LTE для Европы, Quectel, EC20-E или UC20-G с кабелем и антенной
SIMslot на лицевой панели	2 слота для SIM-карты, Комплект модуля 3G, интерфейс USB	Слот для SIM-карты x 2, Слот для мини-карты x 3 (для модуля 3G / 4G / Wi-Fi)	Слот для SIM-карты x 2	Слот для SIM-карты, комплект модуля 3G, интерфейс USB, Quectel мини-карта PCIe
USB на лиц. панели	USB 3.0 x 4	USB3.0 x 1, UBS 2.0 x 2	USB 3.2 (Gen 1) x 2	USB 3.0 x 1, UBS 2.0 x 2
Тревожные выходы 8 вых./ 2 вх.	Через комб. порты RS-232/422/485 x 2, встр. CAN 2.0Bx 1, а также 8-битный DIO x 1, 4-кан. цифровой вход (мокрый/сух. конт. с защитой изоляции 3000 В пост. тока), 4-канальный цифровой выход (совместимый 5 В / TTL, макс. 31 мА) на канал)	RS-232 x 2, RS-232/422/485 x 2, Разъем CanBus x 1	RS-232/422/485 x 2, Разъем CanBus x 1	разъем CanBus x 1 8-битный DIO x 1, 4-канальный цифровой вход (влажный / сухой контакт с защитой от изоляции 3 0 В пост. Тока), 4-канальный цифровой выход (совместимо с 5 В / TTL, макс. 31 мА на канал)
Поддерживаемая OS	Для 7th Generation Intel® Core™ Processor family поддерживается: Windows® 10 IOT (64bit), Ubuntu 16.04 above, Fedora 25 above, CentOS 7.3 above	Windows® 10, Windows® 8.1, Window Embedded 8, Windows® Embedded 7, Linux Fedora	Windows® 10, Windows® 8.1, Window Embedded 8, Windows® Embedded 7, Windows® XP, Linux Fedora	Windows® 10, Windows® 8.1 (64-битная), Windows® Embedded 8 Standard (64 бита), Windows® 7 (32/64 бита), Windows® Embedded Sta 7 (32/64 бита), Linux Fedora
Требования к питанию	Вход DC 10-36В, Выход DC 12V / 1Ax 1 , Адаптер 120 Вт, вход переменного тока, 19 В постоянного тока для серии VPC	Вход DC 10-35 В, с контактом зажигания, Адаптер 120 Вт, вход переменного тока, 19 В постоянного тока для серии VPC	RemotePower, PowerInput Адаптер 120 Вт, вход переменного тока, 19 В постоянного тока для серии VPC	Вход DC 9 - 36 В, с контактом зажигания, Адаптер 120 Вт, вход переменного тока, 19 В постоянного тока для серии VPC
Максимальное потребление	Зависит от выбора процессора и от его установленной тактовой частоты. Поддерживаются решения до TDP 16 Вт	Зависит от выбора процессора и от его установленной тактовой частоты. Поддерживаются решения до TDP 47 Вт	Зависит от выбора процессора и от его установленной тактовой частоты. Поддерживаются решения до TDP 10…16 Вт	Зависит от выбора процессора и от его установленной тактовой частоты. Поддерживаются решения до TDP 10 Вт
Питание камер	Через 4/8 строенные устройства PoE	Через 4 встроенных устройства PoE	Через 4 встроенных устройства PoE	Через 4 встроенных устройства PoE
Диапазон рабочих температур	-20°C ~ 70°C; Под заказ, -40°C ~ 85°C (при 10% ~ 80% при 40 C, без конденсата)	-20°C ~ 70°C; (при 10% ~ 80% при 40°C, без конденсата)	-20°C ~ 70°C (при 10% ~ 80% при 40°C, без конденсата)	-20°C ~ 70°C (при 10% ~ 80% при 40°C, без конденсата)
Вибрация	MIL-STD-810G	MIL-STD-810G	MIL-STD-810G	MIL-STD-810G
Прочность решения	Антивандальный металлический корпус	Прочный металлический корпус	Прочный металлический корпус	Прочный металлический корпус
Сертификаты и специальные требования	CE & FCC Class A, EMARK	CE & FCC Класс A, EMARK	CE & FCC Class A, EMARK (In-vehicle config. by project base)	CE & FCC Class A, EMARK

Вторая пара ориентированных на использование в автомобильных приложениях встраиваемых систем - VPC-3300S и VPC-5500S – выпущена четыре года назад и ориентированы на упрощение процесса перехода традиционных транспортных средств видеонаблюдения на более современные платформы NVR. VPC-5500S оснащен процессором Intel® Core™ i7-4700EQ, который, в дополнение к вышеупомянутым функциям, расширяет поддержку памяти до 16 ГБ и добавляет DisplayPort в качестве дополнительной опции.

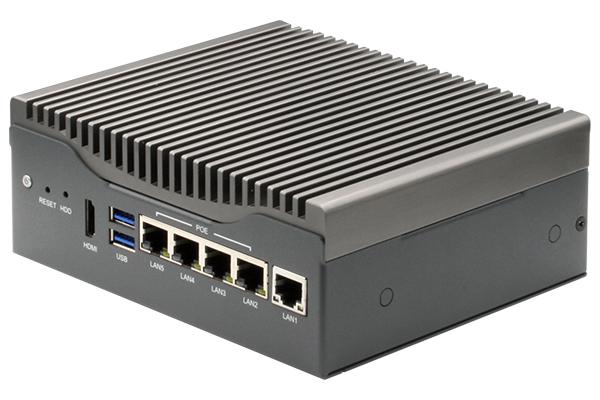

Появившийся в конце 2019 года мобильный сетевой видеорегистратор VPC-3350S предоставляет пользователям гибкость и индивидуальную настройку каждой детали его дизайна, начиная с процессора. По умолчанию, в стандартной комплектации, VPC-3350S оснащен Intel® Atom® x5 E3940 (ранее Apollo Lake). Но пользователи могут выбрать более мощные процессоры, включая Pentium® N4200, Celeron® N3350 и Atom® x7 E3950.

VPC-5600S – это наиболее производительный сетевой безвентиляторный видеорегистратор с процессором Intel® Core™ 7-го поколения, способный поддерживать подключение до 14 цифровых камер. VPC-5600S и VPC-3350S поддерживают установку акселератора нейронной сети. Встроенный интеллект позволяет анализировать видеопоток по заданным критериям.

Благодаря своей универсальности, созданные как автомобильные сетевые видеорегистраторы, эти устройства могут быть использованы и как полноценные встроенные ПК со встроенным функционалом Power Ignition Control. Благодаря этой особенности, оба решения соответствуют требованиям сертификации E13 для использования в автомобильных приложениях, а, значит, могут быть использованы как устройства защиты от критических состояний системы питания транспортных средств, активируя/деактивируя свою работу только по истечении защитного интервала, когда источник питания снова стабилен.

Для питания решения может быть использован достаточно широкий диапазон входных напряжений постоянного тока в интервале до 9 ... 36 В.

Принимая во внимание общую ситуацию, в которой могут оказаться устройства видеорегистрации время движения автомобиля и на стоянке, для обеспечения максимальной жизнеспособности, рабочая температура перечисленных выше устройств допускается в диапазоне от -20°C до 70°C, а показатели устойчивости к ударным нагрузками и вибрации соответствует стандартуMIL-STD-810G. Кроме того, во всех видеорегистраторах используется менее подверженное поломкам безвентиляторное тепловое решение.

Резервные слоты для установки SIM-карт обеспечивают расширяемость и критическую безопасность беспроводной связи и телеметрии, а широко используемые стандартизированные порты ввода-вывода позволяют сопрягать это решение с большим спектром других устройств и поддерживать централизованное управление ими. Встроенные функционалы поддержки PoE, местоопределения и навигации GPS и ГЛОНАСС, компактность, а также поддержка шины CAN и DI/Os, VGA и HDMI, а также виброустойчивая конструкция – всё вместе делает эти системы идеальными для применения в автомобиле/автобусе и в других приложениях на транспорте. В качестве автомобильной вычислительной платформы видеорегистраторы серии VPC представляют собой надежную конструкцию с системой быстрого монтажа, обеспечивающей её быстрое развертывание. Продуманный и простой доступ к портам ввода / вывода обеспечивает удобство обслуживания и реконфигурации.

Имея как экономичные, так и ориентированные на производительность варианты, транспортные операторы могут воспользоваться преимуществами IoT и превратить свой парк в мобильные информационные платформы.

Видео о практическом применении видеорегистратора VPC-5600S
