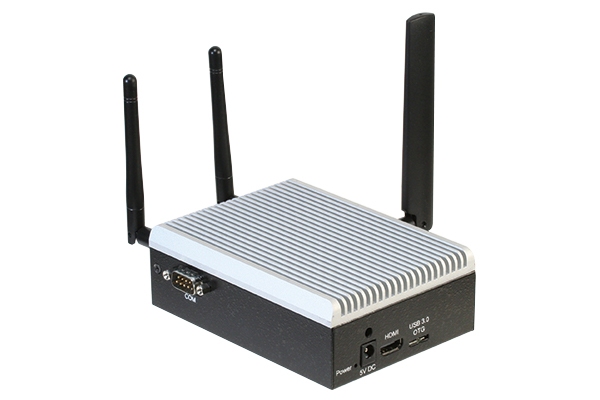

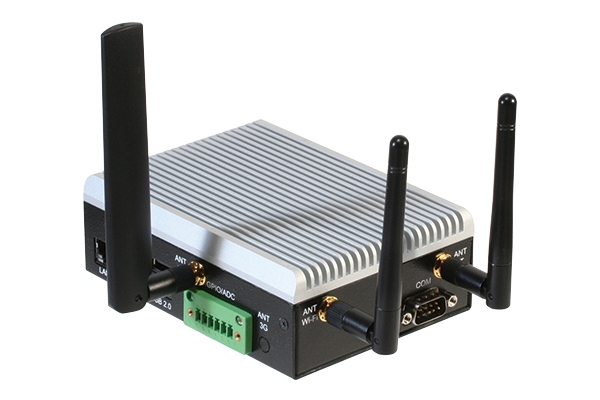

Компания AAEON, лидер в области встраиваемых интеллектуальных решений промышленного класса, ведущий разработчик и производитель современных промышленных и встраиваемых вычислительных платформ, предлагает вниманию разработчиков и конечных пользователей компактный шлюз AIOT-IGWS01 (UP Automation Edge Computing), реализованный на базе одноплатника UP Board (UP Board использует четырехъядерный процессор Intel® Atom ™ x5-Z8350 SoC) и предназначенный для использования в автономном режиме в локальных приложениях IoT, автоматизации удаленного управления и выполнения обобщающих вычислений массивов контролируемых данных непосредственно «на краю».
Решение обеспечивает полную поддержку технологии Intel® RealSense™.
Компьютерная платформа промышленного IoT шлюза AIOT-IGWS01 имеет несколько модификаций, отличающихся друг от друга объемом установленной памяти, форматом двух последовательных портов RS-232/485/422 и цифровыми + аналоговыми входами / выходами.
Более быстрая и гибкая связь с различными промышленными приложениями IoT обеспечивается за счет порта Ethernet и беспроводной связи (включается в комплект опционально) встроенными модулем Bluetooth (для сбора данных на коротких расстояниях), модулем Wi-Fi(средний диапазон расстояний) и модемом 4G QuectelEC25E (EMEA).
Шлюзы AIOT-IGWS01 благодаря надежной конструкции и высокой производительности идеально подходят для сбора, агрегации и передачи данных и могут быть использованы для учета электроэнергии, а также развертывания систем управления и мониторинга в интеллектуальном городе и логистических приложений на транспорте. Обеспечивая возможности IoT в легкой коробке размером с ладонь, шлюзовая система AAEON AIOT-IGWS01 предлагает производительное решение промышленного класса для удаленных площадок и объектов, реализовывая их связь с облачными сервисами и поддерживая работу интеллектуальных приложений.
Технические характеристики AIOT-IGWS01
|
БАЗОВЫЕ ХАРАКТЕРИСТИКИ |
РЕАЛИЗАЦИЯ |
|
ПРОЦЕССОР |
Intel® Atom™ x5-z8350 SoC |
|
ЧИПСЕТ |
Intel® System on Chip |
|
ОПЕРАТИВНАЯ ПАМЯТЬ (RAM) |
ВСТРОЕННАЯ ПАМЯТЬ 2 ГБ, DDR3L-1600 |
|
ХРАНЕНИЕ ДАННЫХ |
32 ГБ eMMC НА БОРТУ |
|
ДИСПЛЕЙ |
HDMI |
|
ETHERNET |
LAN х 1, RJ45, 8111G |
|
USB |
USB 2.0 x 4 |
|
COM |
RS-232/422/485 х 2 |
|
ЦИФРОВОЙ ВВОД / ВЫВОД |
6-контактный разъем блока x 1 (8-разрядный АЦП x 1, GPIO x 3, GND x 2) |
|
СЛОТЫ РАСШИРЕНИЯ |
Интерфейс USB для модуля WiFi x 1 (IEEE 802.11a/b/g/n/ac) |
|
Wi-Fi |
IEEE 802.11 a/b/g/n/ac (опционально) |
|
BLUETOOTH |
BT4.0 (опционально) |
|
ПОДДЕРЖИВАЕМЫЕ ОС |
Microsoft Windows 10 IOT, Ubuntu 16.04, Android 6.0 |
|

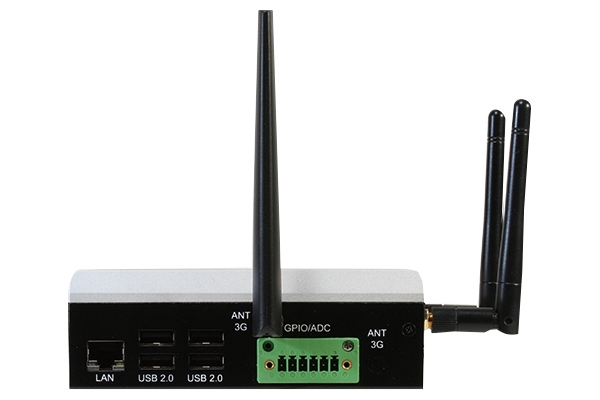

РЕАЛИЗАЦИЯ I/O |
|
|
FRONT I/O |
DC connector x 1 |
|
REAR I/O |
COM x 1 (RS-232/422/485 x 1) |
|
RIGHT SIDE I/O |
RJ45 Connector x 1 |
|
LEFT SIDE I/O |
COM x 1 (RS-232/422/485 x 1) |
|
ПИТАНИЕ |
|
|
POWER REQUIREMENT |
5 В (DC in) |
|
КОНСТРУКТИВНЫЕ ДАННЫЕ |
|
|
РАЗМЕРЫ |
130 x 95 x 44.2 мм |
|
КРЕПЛЕНИЕ |
VESA mount, DinRail (опционально) |
|
ВЕС БРУТТО |
3.5 кГ |
|
ВЕС НЕТТО |
2.5 кГ |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ И СЕРТИФИКАЦИЯ |
|
|
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР |
0°C ... +50°C |
|
ТЕМПЕРАТУРА ХРАНЕНИЯ |
-20°C ... +70°C |
|
ВЛАЖНОСТЬ |
Относительная влажность 0% ... 90%, без конденсата |
|
ВИБРОСТОЙКОСТЬ |
3 Grms / 5 ... 500 Гц / При эксплуатации устройства |
|
СЕРТИФИКАЦИЯ |
CE, FCC Class A |
Информация для заказаразличных модификаций шлюзовой системы AIOT-IGWS01:
|
ПАРТНОМЕР ШЛЮЗОВОЙ СИСТЕМЫ |
КОМПЛЕКТАЦИЯ |
|
AIOT-IGWS01-A20-CA40232 - Intel® Atom™ x5- z8350 SoC, RAM 2 ГБ, 32 ГБ eMMC, LAN, USB 2.0 x 4, USB 3.0 OTG, RS-232 х 2, HDMI х 1 |
|
|
AIOT-IGWS01-A20-CA41232 - Intel® Atom™ x5- z8350 SoC, RAM 2 ГБ, 32 ГБ eMMC, LAN, USB 2.0 x 4, USB 3.0 OTG, RS-232 х 2, HDMI х 1, VESA Mount |
|
|
AIOT-IGWS01-A30-CA40232 - Intel® Atom™ x5- z8350 SoC, RAM 2 ГБ, 32 ГБ eMMC, LAN, USB 2.0 x 4, USB 3.0 OTG, RS-485 x 2, HDMI х 1 |
|
|
AIOT-IGWS01-A30-CA41232 - Intel® Atom™ x5- z8350 SoC, RAM 2 ГБ, 32 ГБ eMMC, LAN, USB 2.0 x 4, USB 3.0 OTG, RS-485 x 2, HDMI х 1, VESA Mount |
|
|
AIOT-IGWS01-A40-CA40232 - Intel® Atom™ x5- z8350 SoC, RAM 2 ГБ, 32 ГБ eMMC, LAN, USB 2.0 x 4, USB 3.0 OTG, RS-422 x 2, HDMI х 1 |
|
|
AIOT-IGWS01-A40-CA41232 - Intel® Atom™ x5- z8350 SoC, RAM 2 ГБ, 32 ГБ eMMC, LAN, USB 2.0 x 4, USB 3.0 OTG, RS-422 x 2, HDMI х 1, VESA Mount |
Дополнительные аксессуары:
|
ПАРТНОМЕР |
ОПИСАНИЕ |
|
UP-WIFIMD-A20-5001 |
Комплект Wi-Fi модуля 5M02 Module , IEEE 802.11 a/b/g/n, 2,4 ГГц и 5,8 ГГц, с антенным кабелем для подключения внешней антенны и встроенной антенной (3D антенной на плате). A01 |
|
9741911300 (for Ubuntu 16.04, only support kernel version : 4.10) |
Беспроводный комплект Wireless LAN Kit.802.11 a/b/g/n+BT 4.0 + Zigbee (Redpine RS9113) скабелемиантенной |
|
UP-BTKIT-A20-0001 |
Модуль Bluetooth, 2,4 ГГц, с кабелем и антенной, A01 |
|
1255300203 |
DC 5V / 4A адаптер питания, AC/DC, AC 100-240 В, 20 Вт |
|
9741UC20G0 |
3G Module Kit смодулем UC20-G |
|
9741EC25E0 |
4G LTE Module Kit смодулем EC25-E for Europe & Asia |
Техническое описание компактной шлюзовой системы AIOT-IGWS01
Руководство пользователя компактной шлюзовой системы AIOT-IGWS01
Техническое описание одноплатного компьютера UP Board
Шлюзовые системы на базе одноплатных компьютеров линейки UPBOARDи платы расширения UPseries доступны для заказа.
