Компания AAEON, мировой лидер в области встраиваемых интеллектуальных решений промышленного класса, представляет вниманию разработчиков и конечных пользователей новую модель одноплатного компьютера UP Xtreme в линейке одноплатников UP BOARD.
UP Xtreme – высокопроизводительный компактный (122 х 120 мм) одноплатный компьютер на основе Whiskey Lake – 8-го поколения процессоров Intel® Core i7/i5/i3/Celeron SoC . В текущий момент, это пятая модель в наиболее массовой линейке одноплатников UP BOARD, демонстрирующая наиболее впечатляющие возможности по сопряжению с уже имеющимися платами расширения UP series линейки UP AI EDGE и акселераторами нейронной сети серии AI Core X.
Возможности расширения, реализованные непосредственно на плате UP Xtreme:
- 1x M.2 2230 E Key
- 1x M.2 2280 B+M Key
- 1x mPCIe slot
- 1x 40 pin HAT connector
- 1x 100pin UPCP expansion connector (Docking 2)
- 2x 10 pin RS232/422/485 pin header
- 1x STM32 40pin connector
- 1x SATA Connector with power connector (5V, GND)

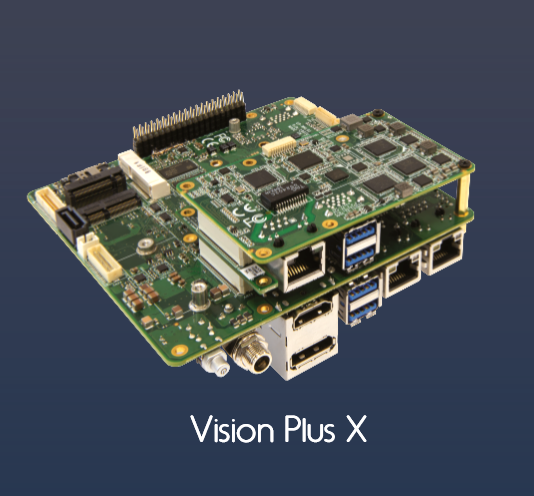

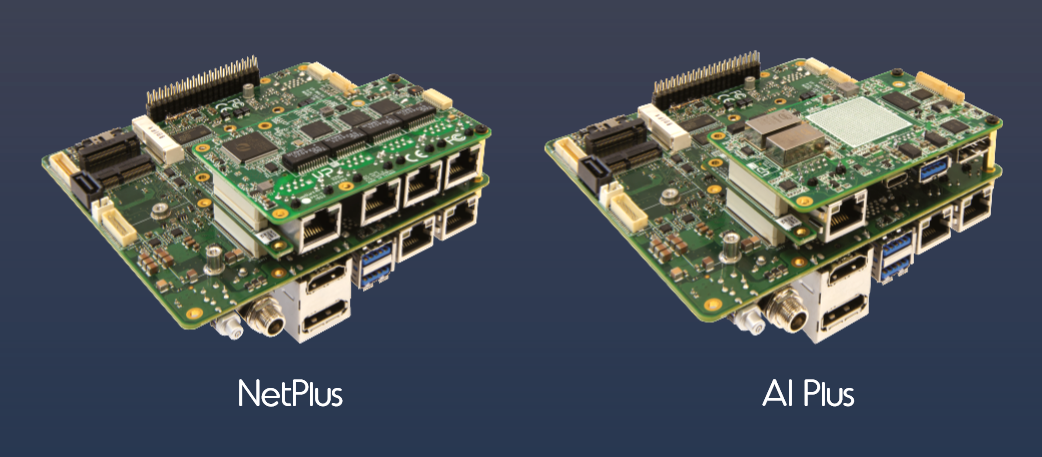

Примеры реализации возможностей расширения UP Xtreme:

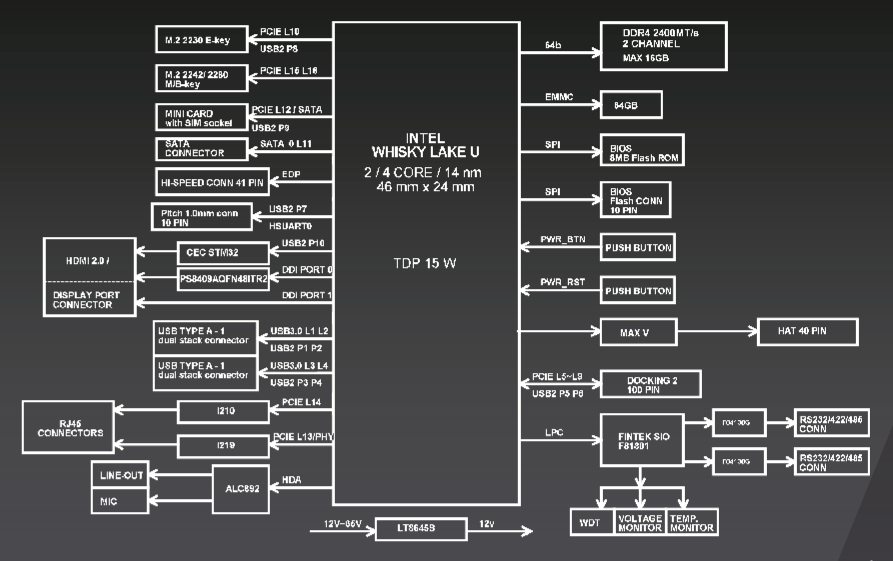

Возможности сопряжения платы UP Xtreme:
- 2x RJ45 Ethernet Connector (1x Intel i210/i211(Default i210), 1x i219LM PHY)
- 1 x HDMI/DP STACK Connector
- 1 x USB 3.1 STACK Connector for 2 ports (Front)
- 1 x USB 3.1 STACK Connector for 2 ports (Rear)
- 1x Power Button / LED
- 1x Audio Jack (Line out + MIC)
- 1x DC connector (Lockable)
- 1x STM32 40pin connector
- 1x eDP with Backlight control Header
- 1x 10 pin 1xUSB2.0 / 1xHSUART (TTL)
- 1x SATA Connector with power connector (5V, GND)
- 1x 4 pin Fan connector
- 1x Power Button header
- 1x Reset Pin header
- 1x M.2 2230 E Key
- 1x M.2 2280 B+M Key
- 1x 40 pin HAT connector
- 1x mPCIe slot
- 2x 10 pin RS232/422/485 pin header
- 1x 100pin UPCP expansion connector (Docking 2)
Память:
- Onboard max upto 16GB DDR4
Поддерживаемая память для размещения ПО и хранения данных:
- 3x SATA3 (6Gb/s):
- a. 1x SATA connector
- b. 1x M.2 2280 SATA option (auto detect)
- c. 1x minicard mSATA option (auto detect)
Интерфейсы для подключения дисплеев:
- 1xHDMI2.0
- 1x DP1.2
- 1x eDP
- 1x CEC support with STM32 on HDMI
Поддерживаемые ОС:
- Win 10
- Linux Ubuntu 18.04 with Kernel 5.0
- Linux Yocto 2.7 with Kernel 4.19
Питание:
- 12V - 60VDC (+-5%)
Техническое описание одноплатного компьютера UP Xtreme
Руководство пользователя одноплатного компьютера UP Xtreme
Акселераторы и платы расширения для создания AI EDGE-стека
Платы расширения UP series и одноплатные компьютеры UP BOARD доступны для заказа.
ООО «ГАММА ИНЖИНИРИНГ» - официальный дистрибьютор AAEON.
