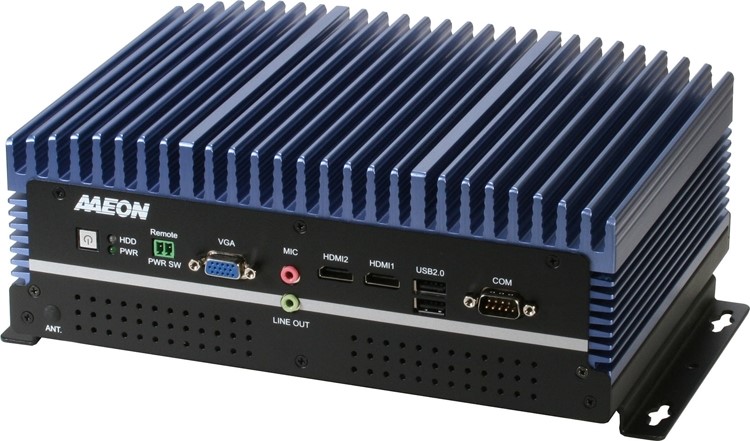

BOXER-6640M. Корпусированный безвентиляторный компьютер от AAEON (встраиваемая система Vision System) c девятью LAN-портами для систем машинного зрения

04.06.20191025

Компания AAEON Technology Inc. (Тайвань) предлагает вниманию разработчиков и системных интеграторов встраиваемую систему BOXER-6640M – малопотребляющий корпусированный безвентиляторный ПК промышленного класса с двух- либо четырехъядерным процессором Intel® Core ™ 6/7-го поколения, разработанный в рамках концепта Industry 4.0 и ориентированный для использования в системах автоматизации производства и машинного зрения.

На основе BOXER-6640M могут создаваться интеллектуальные комплексы видеонаблюдения и машинного зрения. По умолчанию, в безвентиляторный ПК BOXER-6640M поставляется без установленного процессора. Для ресурсоемких приложений предлагается установка в него процессора Intel® Core ™ i7-7700T поколения Kaby Lake (тактовая частота до 2,9–3,8 ГГц). Чип этого процессора содержит графический контроллер Intel HD Graphics 630.

Для решения менее сложных задач, заказчики устройства могут устанавливать в него по своему выбору различные процессоры Intel Core шестого и седьмого поколения. Для модулей оперативной памяти DDR4-1866/2133 SODIMM есть два слота; максимально поддерживаемый объём ОЗУ составляет 32 Гбайт. Встраиваемая система может быть оборудована традиционным жёстким диском (предусмотрена установка одного накопителя типоразмера 2,5 дюйма с интерфейсом SATA) и твердотельным модулем mSATA. Предусмотрены два слота Full-size Mini PCIe для модулей расширения.

Для подключения BOXER-6640M к сети и периферии (целого ряда камер наблюдения, сенсоров и др.) предназначены девять портов LAN, восемь портов USB 3.0, два порта USB 2.0 и и порт RS-232/422/485. Наличие двух слотов расширения Mini-PCIe позволяет добавить адаптер беспроводной связи, модем и твердотельный накопитель. , стандартные 3,5-миллиметровые аудиовход и аудиовыход, два интерфейса HDMI v1.3 и аналоговый разъём D-Sub. , при напряжении питания 9-36 В.

BOXER-6640M имеет порт VGA и два дополнительных комбинированных интерфейса HDMI/DP для подключения двух дисплеев (включая HDMI 4K дисплей), что позволяет использовать его в качестве эффективного решения HMI.

Компьютер поддерживает операционные системы:

Для процессоров Intel® Core ™ 7-го поколения – Windows 10 IoT (64 bit), Ubuntu 16.04 и выше, Fedora 25 и выше, CentOS 7.3 и выше.

Для процессоров Intel® Core ™ 6-го поколения – Windows® 10 IoT (64-битная),

Windows® 8.1 (64-битная), встроенный стандарт Windows® 8 (64 бита), Windows® 7 (32 бит/64 бита), встроенный стандарт Windows® 7 (32/64 бита ) Ubuntu 16.04 и выше, Fedora 25 и выше, CentOS 7.3 и выше.

Предусмотрено удаленное управление питанием и удаленная перезагрузка.

Питающий субмодуль BOXER-6640M способен выдерживать резкие скачки напряжения постоянного тока и сохраняет работоспособность в диапазоне рабочих напряжений от 9 до 36 В. Виброзащищенное решение несущей платы и прочная конструкция компактного корпуса (обеспечивающего к тому же оптимальное тепловое решение), позволяют использовать BOXER-6640M в самых различных промышленных приложениях, реализовывая высокую производительность по доступной цене. Компьютер устойчив не только к вибрации, но и к падениям, особенно когда оснащен накопителем SSD вместо жесткого диска. Кроме того, дополнительные накопители могут быть установлены в виде полноразмерных мини-карт mSATA и PCIE.

Габариты — 264,2×96,4×186,2 мм, вес — 4,5 кг.

Заявленный диапазон рабочих температур — от -200С до +500С.

BOXER-6640M идеально подходит для использования в системах машинного зрения, в интеллектуальных системах цифрового видеонаблюдения, в цифровых вывесках, в SMART системах автоматизации и контроля зданий (концепты умный дом, умный офис, умное здание), в системах СКУД и системах безопасности, поддерживающими функционал распознавания лиц, а также в системах управления энергопотреблением и автоматизации производства.



Характеристики встраиваемого безвентиляторного компьютера (Fanless Embedded Box PC) BOXER-6640M :



  • Рекомендуемые для установки процессоры
    • 7-е поколение Intel® Core ™ Семейство:
    • Intel® Core ™ i7-7700T, 2,9 ГГц
    • Intel® Core ™ i5-7500T, 2,8 ГГц
    • Intel® Core ™ i3-7101TE, 3,4 ГГц
    • Intel® Pentium® G4560T, 2,9 ГГц
    • 6-го поколение Intel ® Core ™ Семейство:
    • Intel® Core ™ i7-6700TE, 2,4 ГГц
    • Intel® Core ™ i5-6500TE, 2,3 ГГц
    • Intel® Core ™ i3-6100TE, 2,7 ГГц
    • Intel® Pentium® G4500T, 3,0 ГГц
    • Intel® Pentium® G4400TE, 2,9 ГГц
  • интегрированная графика – Intel® HD Graphics 630, VGA/LCD встроенный контроллер VGA x 1+ HDMI x 2 (Combo Display Port (DP) x 2)
  • поддержка RAM памяти до 32 ГБ,  DDR4 ECC или Non-ECC SODIMM x 2 (double deck), Supports 1866/2133 МГц
  • поддержка 2,5 "Drive Bay x 1, mSATA, SATA HDD/SSD
  • интерфейсы: LAN: RJ-45 x 9 для GbE LAN, Intel®I210, 10/100 / 1000Base-TX x9;

I/O: Разъем RS-232/422/485 x1 USB Тип A x8 для USB 3.0, USB Type A x2 для USB 2.0; кнопка включения/выключения питания x 1, 2-контактный пульт дистанционного включения/выкл.; микрофонный вход x1, линейный выход x1, антенный вход x1; светодиодный индикатор SYS x 1, светодиодный индикатор жесткого диска x1, DB-15 x1; VGA x1, для VGA, HDMI v1.3 x2;

DC-in 3 клеммный блок (9 ~ 36 В)

  • Поддерживаемые расширения: Full-size Mini-Card x 1 (PCI-E + USB, w/SIM slot) Full-size Mini-Card x 1 (mSATA + USB
  • питание +9…36 В, AT/ATX (DC), встроенная защита от перегрузки по току и от бросков напряжения
  • прочный алюминиевый корпус с размерами 264 × 96,4 × 186,2 мм
  • диапазон рабочих температур -20…+500С (в соответствии с IEC68-2-14 при 0,5 м/с AirFlow; с промышленными устройствами)
  • предустановленного процессора и ПО не имеет

В зависимости от модели используемого процессора (в случае его предпродажной установки) объема установленной оперативной памяти и различий в реализованных интерфейсах, безвентиляторные компьютеры серии BOXER-6640M могут иметь различные товарные наименования:

BOXER-6640M-A1-1010

По умолчанию процессор и память RAM не предустановлены, LAN x9, USB 3.0 x8, USB 2.0 x2, RS-232/422/485 x1, AUDIO : MIC-in x1 Line-Out x1, 2.5" Drive Bay x1 для дисков SATA, VGA x 1 HDMI x 2, Full-size Minicard x 2, Wallmount, 9…36 В DC In



Техническое описание безвентиляторного компьютера BOXER-6640M

Руководство пользователя для безвентиляторного компьютера BOXER-6640M



Комплектация:

  • Документация и драйвера продукта на DVD
  • BOXER-6640M в корпусе с пассивным радиатором
  • Крепление Wallmount Bracket x2 и комплект винтов
  • 3-контактный разъем DC-IN Phoenix x1

Аксессуары, которые могут быть использованы с BOXER-6640M:

AAEON PN

Описание аксессуара

Количество

1255901202

Power Adapter (120 Вт)

1

1255902200

Power Adapter (220 Вт)

1

1702031803

Power Cord (Europe)

1

9741159H00

Модуль WiFi / Bluetooth и антенна

1

9741EC25E0

Модуль 4G и антенна (для Европы)

1
