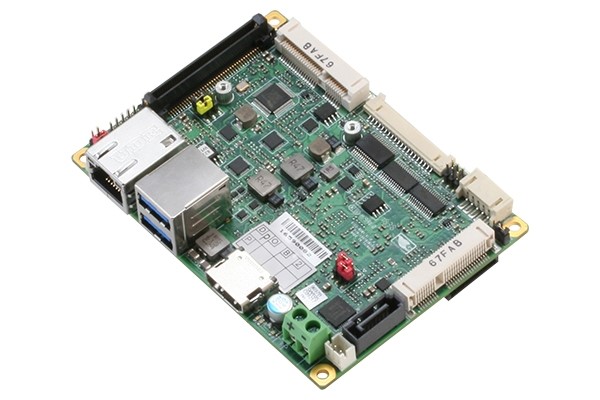

Компания AAEON предлагает разработчикам и системным интеграторам очередное решение из раздела PICO-ITX (компактных одноплатных компьютеров) – безвентиляторный одноплатник PICO-BSW1 с двух и четырехъядерными процессорами SoC Intel® Atom ™ серии x5-E8000 или Intel® Pentium® / Celeron® N3000.
PICO-BSW1 - компактное, но технически совершенное решение в области систем визуального отображения. Стандарт 4K поддерживается через выход HDMI, а с расширением BIO Board поддерживается независимый трехмерный дисплей. Поддержка двухканальных LVDS обеспечивает работу высокопроизводительных приложений, предназначенных для передачи и отображения изображений или решения прикладных задач в сложных робототехнических системах. В рамках реализованного дизайна платы PICO-BSW1 представлена и специализированная поддержка IoT.
PICO-BSW1 поддерживает уникальный по своим возможностям порт BIO (ввода-вывода) для подключения дополнительных расширений, что позволяет пользователям реализовать необходимые функции, не вкладывая значительные средства в НИОКР.
Встраиваемые одноплатные компьютеры AAEON c общим названием PICO выполняются в компактном форм-факторе размером с кредитную карту. Модификации PICO-BSW1 различаются производительностью и поддерживаемым функционалом. Используемые в PICO-BSW1 процессоры имеют сравнительно низкое потребление – в пределах 5…6 Вт, при достаточно высокой производительности. Поддержка до трёх рабочих дисплеев обеспечена на уровне процессора. Диапазон применения PICO-BSW1 довольно широк: медицина, тестовое и контролирующее оборудование, но, прежде всего, одноплатники PICO позиционируются как решение для создания динамической рекламы и торгового оборудования, используются в робототехнике, а также для создания систем «умного дома» и распределенных систем, имеющих высокую степень автономности функционирования. Также AAEON рекомендует PICO-BSW1 для применения в информационно-развлекательном оборудовании. Функции, специфичные для клиента, могут быть интегрированы через слоты расширения.
НАИМЕНОВАНИЕ | PICO-BSW1 |
---|---|
ПРОЦЕССОР | Intel® N3160 Quad Core 1.6 ГГц (6 Вт), Intel® N3060 Dual Core 1.6 ГГц (6 Вт), Intel® X5-E8000 Quad Core 1.04 ГГц (5 Вт) (до 2.24 ГГц) |
ГРАФИКА И ОБРАБОТКА ВИДЕО | LVDS LCD (18/24-bit до 48-bit (2CH)), от 1920x1200 HDMI до 3840x2160 (4K), Supports Triple Displays (Optional), DDI (optional by BIO board) |
I/O | COM1: RS-232; COM2: RS-232/422/485 (Ring /+5V/+12V), DIOx4bit (2-in, 2-out Digital I/O), линейный выход Line-out x1, BIO x 1 Connector for Daughter Board Optional, сетевой вход GbEx1 |
USB | USB 3.0x2 (Rear I/O) |
EXPANSION | Mini Card(Half-size) x 1, BIO x 1, I2C x 1 or Smbus x 1, LPC |
ОХЛАЖДЕНИЕ | Распределитель тепла, радиатор или кулер (опционально) |
ПИТАНИЕ | +12 В AT/ATX (default), optional lockable connector |
РАЗМЕРЫ, ВЕС | Form Factor Pico-ITX, 100x72 мм, 0,2 кг |
ПАМЯТЬ | 204-pin DDR3L 1600/1066 МГц SODIMM x 1, макс. 8 ГБ |
ПОДДЕРЖИВАЕМАЯ ВНЕШНЯЯ ПАМЯТЬ | SATA 3.0 x 1, mSATA (полный размер) x 1 или MiniCard x 1 (дополнительно) |
ETHERNET | Realtek RTL 8111E, 10/100/1000Base-TX, RJ-45 x 1 |
СЕРТИФИКАТЫ | CE/FCC |
Особенности одноплатных компьютеров AAEON PICO-BSW1
- Двух- и четырехъядерные процессоры Intel® Atom ™ x5-E8000 / Pentium® / Celeron® N3000
- Память DDR3L 1600/1066 SODIMM x 1 (макс. 8 Гб)
- Многоканальный LVDS LCD, до 48-бит (опционально поддерживается до трех дисплеев), HDMI, Разрешение до 3840 x 2160 (4K)
- COMx2 (RS-232x1, RS-232/422/485x1)
- Гигабитный Ethernet x 1, RJ-45 x 1
- Разъем BIO для дочерней платы (дополнительно)
- Поддержка 4-разрядного цифрового ввода-вывода
- Питание напряжением постоянного тока + 12 В.
- Адаптируемый уровень продукта + дополнительные аксессуары
- Техническая поддержка (http://www.aaeon.com/ru/support/)
Одноплатные компьютеры AAEON PICO-BSW1 (наименования для заказа):
СОСТАВНЫЕ ЧАСТИ | PICO-BSW1-A10-0001 | PICO-BSW1-A10-0002 |
---|---|---|
SOC | Intel® N3160 1.6 ГГц (6 Вт) (Quad Core) | Intel® X5-E8000 1.04 ГГц (5 Вт) (Quad Core) |
ОЗУ | DDR3L, Макс. 8 ГБ | DDR3L, Макс. 8 ГБ |
ОХЛАЖДЕНИЕ ПРОЦЕССОРА | Теплораспределитель | Теплораспределитель |
ДИСПЛЕЙ | LVDS/HDMI | LVDS/HDMI |
LVDS | 24-битный 2CH | 24-битный 2CH |
ПОДДЕРЖКА ВНЕШНЕЙ ПАМЯТИ | SATA x 1, mSATA x 1 (Full-size)/ Mini-Card x 1 | SATA x 1, mSATA x 1 (Full-size)/ Mini-Card x 1 |
ETHERNET | GbE x 1 | GbE x 1 |
USB | USB3.0x2 | USB3.0x2 |
RS-232 | 1 | 1 |
RS-232/422/485 | 1 | 1 |
СЛОТЫ РАСШИРЕНИЯ | Mini-Cardx1 (Half-size), DIO 4-bit | Mini-Cardx1 (Half-size), DIO 4-bit |
ПИТАНИЕ | + 12 В (AT/ATX) | + 12 В (AT/ATX) |
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР | 0°C … 60°C, влажность 0…90% (без конденсата) | 0°C … 60°C, влажность 0…90% (без конденсата) |
ДРУГИЕ | BIO x 1, DIO x 4, Line-out | DIO x 4, Line-out |
Руководство пользователя PICO-BSW1
Комплектация:
- Распределитель тепла (радиатор) (M10BT0100)
- Cable for COM x 2 & Line-out (1703200153)
- Описание продукта на DVD
- PICO-BSW1
Аксессуары, которые могут быть использованы с одноплатниками PICO-BSW1:
AAEON PN | Описание аксессуара | Количество |
---|---|---|
1709070500 | (TF) SATA Cable.7P Pitch 1.27mm.50cm | 1 |
1702150155 | (TF) Power Cable. 15P SATA(F). 2P 2.0mm Housing (PH). 15cm | 1 |
17592BSW10 | (TF) CPU Cooler for PICO-BSW1 | 1 |
M16BSW1000 | (TF) Heat sink (радиатор) | 1 |
PICO-BT01-HSP01 | Heat-spreader ( standard package be included ) распределитель тепла | 1 |
BIO-ST01-L1U2-A10-01 | (TF) BIO Board, LANх1, 2W Audio AMP, USBх1 | 1 |
BIO-ST01-M1U1-A10-01 | (TF) BIO Board, MiniCardх1, SIMx1, 2W Audio AMP | 1 |
BIO-ST01-C4M1-A10-01* | (TF) BIO Board, COMx4, MiniCardx1, SIMx1 | 1 |
* Может понадобиться корректировка BIOS
